1.數據接口故障分析

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

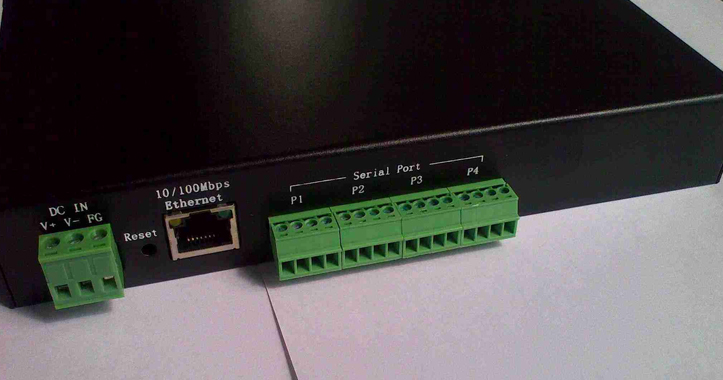

(1)為適應安防監控的需要，系統各種設備(如矩陣切換器、硬盤錄像機、解碼器)大都提供RS-485方式的數據接口，此格式數據接口的優點是:

●傳輸距離長；

●負載能力強；

●能組成四線雙工通信總線，線上任何兩臺設備都能實現雙向通信，而四線RS-422總線則只能實現主從機之間的雙向通信，從機之間則不能。

(2)RS-485方式的數據接口的缺點是:有一個使能端呈三態形式時，會造成通信不穩定，甚至"卡死"現象。

(3)如果出現不能通信(失控)現象，可從以下幾方面查找原因。

●檢測有無控制信號，可用萬用表交流10V擋測控制器(如矩陣切換器、硬盤錄像機等)輸出RS-485口，看其有無控制信號輸出；

●判斷光端機RS-485接口是否正常，若A-B端的電壓為零，則視為不正常；

●系統運行正常但偶有失控，這是因為系統處于臨界狀態，需增加控制器的負載能力(如接入碼擴展器)、改善系統阻抗匹配、改善材質，經過以上措施后，系統就能長期穩定工作；

●云臺亂轉、不能控制，這種現象主要是由于RS-485端口A、B接反或系統阻抗嚴重不匹配等引起的。
