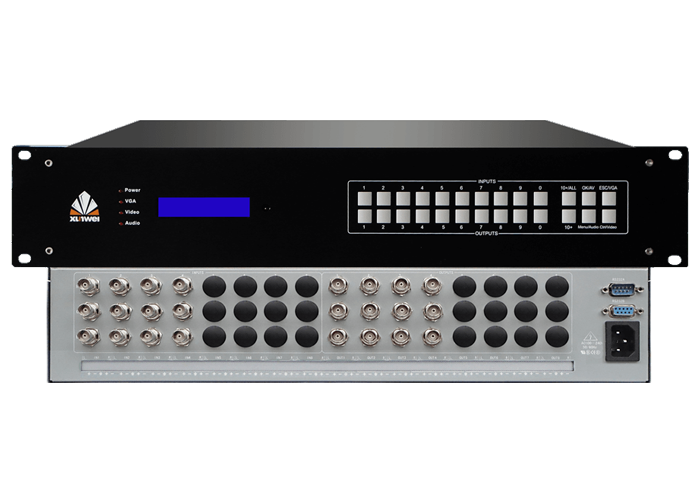

信號輸入
4路

信號輸出
4路

帶寬(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大傳播延時
5ns(±1)

切換速度
≤180ns

輸出分辨率
1080P/60Hz

信號類型
色差分量信號

接口
BNC/RCA

最小電平
0.5Vp-p

最大電平
1.0Vp-p

阻抗
75Ω

回波損耗
-30db@5MHz

控制方式
面板、遙控、軟件、網絡

控制接口
RS-232(DB9)

電 源
100VAC~240VAC,50/60Hz

存儲環境溫度
-20°C ~ +60°C

工作溫度
0℃-50℃

相對環境濕度
5%~75%

產品尺寸
2U

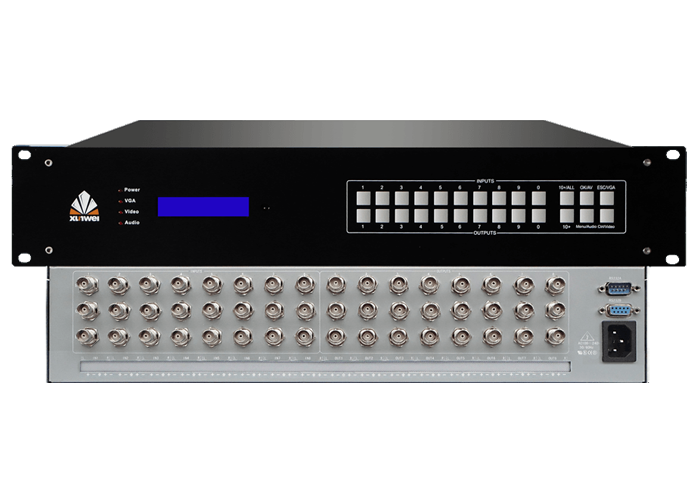

信號輸入
8路

信號輸出
8路

帶寬(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大傳播延時
5ns(±1)

切換速度
≤180ns

輸出分辨率
1080P/60Hz

信號類型
色差分量信號

接口
BNC/RCA

最小電平
0.5Vp-p

最大電平
1.0Vp-p

阻抗
75Ω

回波損耗
-30db@5MHz

控制方式
面板、遙控、軟件、網絡

控制接口
RS-232(DB9)

電 源
100VAC~240VAC,50/60Hz

存儲環境溫度
-20°C ~ +60°C

工作溫度
0℃-50℃

相對環境濕度
5%~75%

產品尺寸
2U

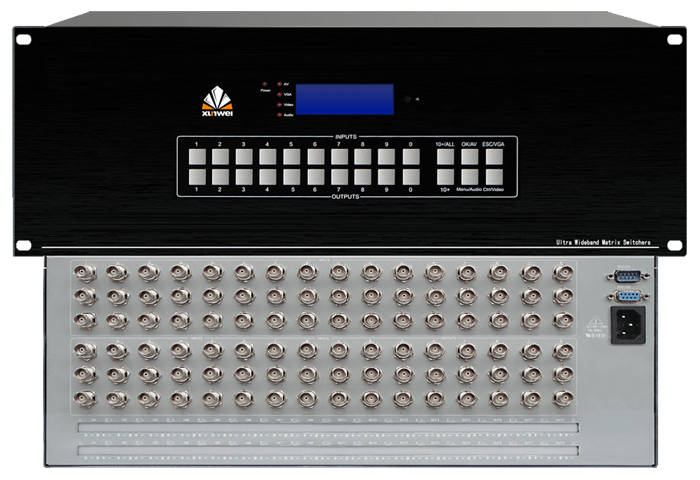

信號輸入
16路

信號輸出
16路

帶寬(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大傳播延時
5ns(±1)

切換速度
≤180ns

輸出分辨率
1080P/60Hz

信號類型
色差分量信號

接口
BNC/RCA

最小電平
0.5Vp-p

最大電平
1.0Vp-p

阻抗
75Ω

回波損耗
-30db@5MHz

控制方式
面板、遙控、軟件、網絡

控制接口
RS-232(DB9)

電 源
100VAC~240VAC,50/60Hz

存儲環境溫度
-20°C ~ +60°C

工作溫度
0℃-50℃

相對環境濕度
5%~75%

產品尺寸
4U

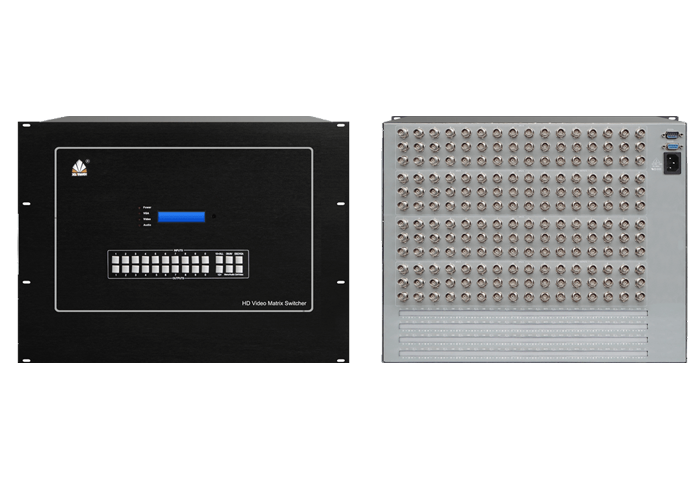

信號輸入
32路

信號輸出
32路

帶寬(速率)
450MHz

微分相位
0.05o(RL=150Ω)

微分增益
0.05%(RL=150Ω)

最大傳播延時
5ns(±1)

切換速度
≤180ns

輸出分辨率
1080P/60Hz

信號類型
色差分量信號

接口
BNC/RCA

最小電平
0.5Vp-p

最大電平
1.0Vp-p

阻抗
75Ω

回波損耗
-30db@5MHz

控制方式
面板、遙控、軟件、網絡

控制接口
RS-232(DB9)

電 源
100VAC~240VAC,50/60Hz

存儲環境溫度
-20°C ~ +60°C

工作溫度
0℃-50℃

相對環境濕度
5%~75%

產品尺寸
8U
