1.接入層網絡

接入層通常用于連接網絡攝像機及視頻編碼器等前端設備，接入層向上與匯聚層級聯，提高前端邊緣設備的部署范圍，接入層交換機性能要求不高、成本較低、端口密度高，通常以10/100BASE-T網口為前端設備提供接入，部分設備還支持POE供電功能。對于接入交換機來說，向下聯接的攝像頭端口百兆、千兆沒有本質的區別，但是向上聯接要求是千兆。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。 2.匯聚層網絡

匯聚層交換機的作用是為接入層提供數據的匯聚、傳輸、管理、分發處理，同時也可以控制、過濾和限制接入層對核心層的訪問，保證核心層的安全和穩定。當監控系統很大時，存儲、顯示等通常為分布式部署，因此無需通過核心層負載所有的流量，這時的匯聚層就可以實現各網絡子樹流量的分流作用，而核心層僅僅完成部分存儲、備份、顯示功能，并承擔集成、向上報警、聯動等功能，流量壓力并不大。

3.核心層網絡

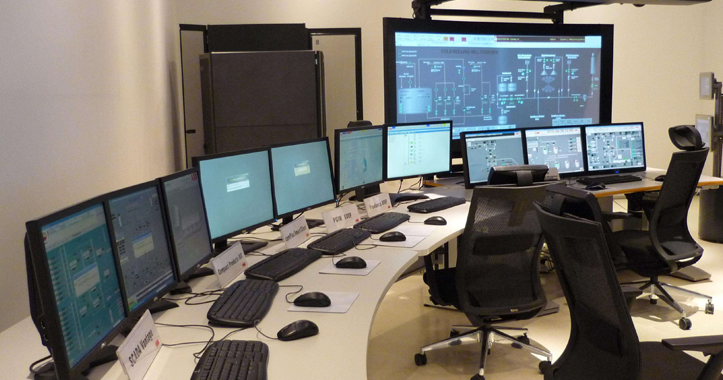

核心層交換機通常是整個視頻網絡數據交換轉發的中心，連接網絡視頻監控用戶端應用中心平臺設備(如存儲備份、解碼顯示設備、客戶端工作站等)， 因此對它的冗余能力、可靠性和傳輸速度方面要求較高，同時要具備強大的管理功能。 現在一些大規模視頻監控系統的網絡采用分級扁平化，利用匯聚層設備構成區域子系統，將數據流分流隔離，減輕了核心層交換機更多的負載，所以在很多監控網絡中，核心層更多的作用是后端業務平臺的連接管理、三層數據包的尋址轉發、網絡性能的監測及各級之間的數據交換等功能。
