(1)兩設備之間只允許有一根信號屏蔽線的兩端分別與兩設備的外殼相連。



(2)設備外殼不與電源地線相連。這樣連接就可以避免地環路的形成。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

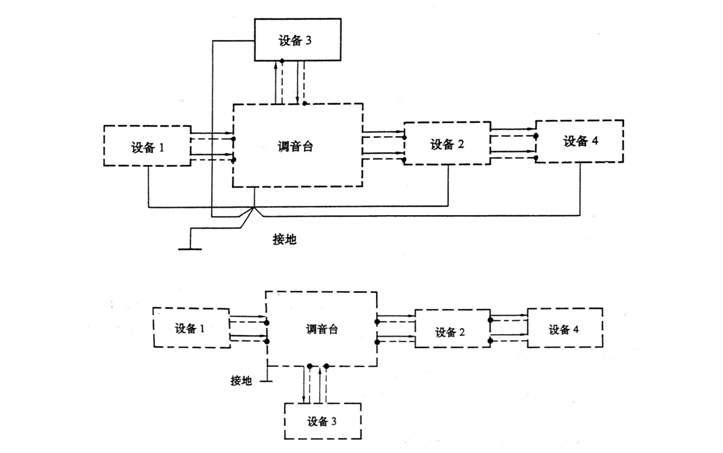

每一臺設備與調音臺連接，只允許有一根導線的屏蔽層的兩端與設備外殼相連，其他所有與調音臺連接的導線的屏蔽層均以與調音臺連接的一端與調音臺外殼相連，另一端懸空。其他設備之間的連接同樣只允許有一根導線的屏蔽層的兩端與設備外殼相連，其他導線的屏蔽層一端接外殼一端懸空。整個系統選擇調音臺輸人端附近的一點接大地。鏈式連接連接的設備不宜太多，否則將會發生明顯的地阻干擾。



星式接地系統就是將音響系統的屏蔽鏈路劃分成盡量小的段，每一段都通過單獨的導線接到一個公共接地端上，以避免地阻干擾現象。



屏蔽的分段通常是以一臺設備為單位，而饋線的屏蔽層則應一端接地，最好是在信號傳輸線的末端接地。設備的共地接線應盡量短粗，并宜使用高導電率的銅質或鋁質導線，導線的一端可接在設備外殼的接地螺絲上，另一端則應在盡量靠近系統前級(如調音臺)的地方集中接到一起后，就近與接地裝置相連。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。



音響控制室應設保護接地和工作接地，其處理原則如下：



(1)單獨設置專用接地裝置，接地電阻不應大于4Q。



(2)接至共同接地網，接地電阻不應大于10。



(3)工作接地應構成系統一點接地。
